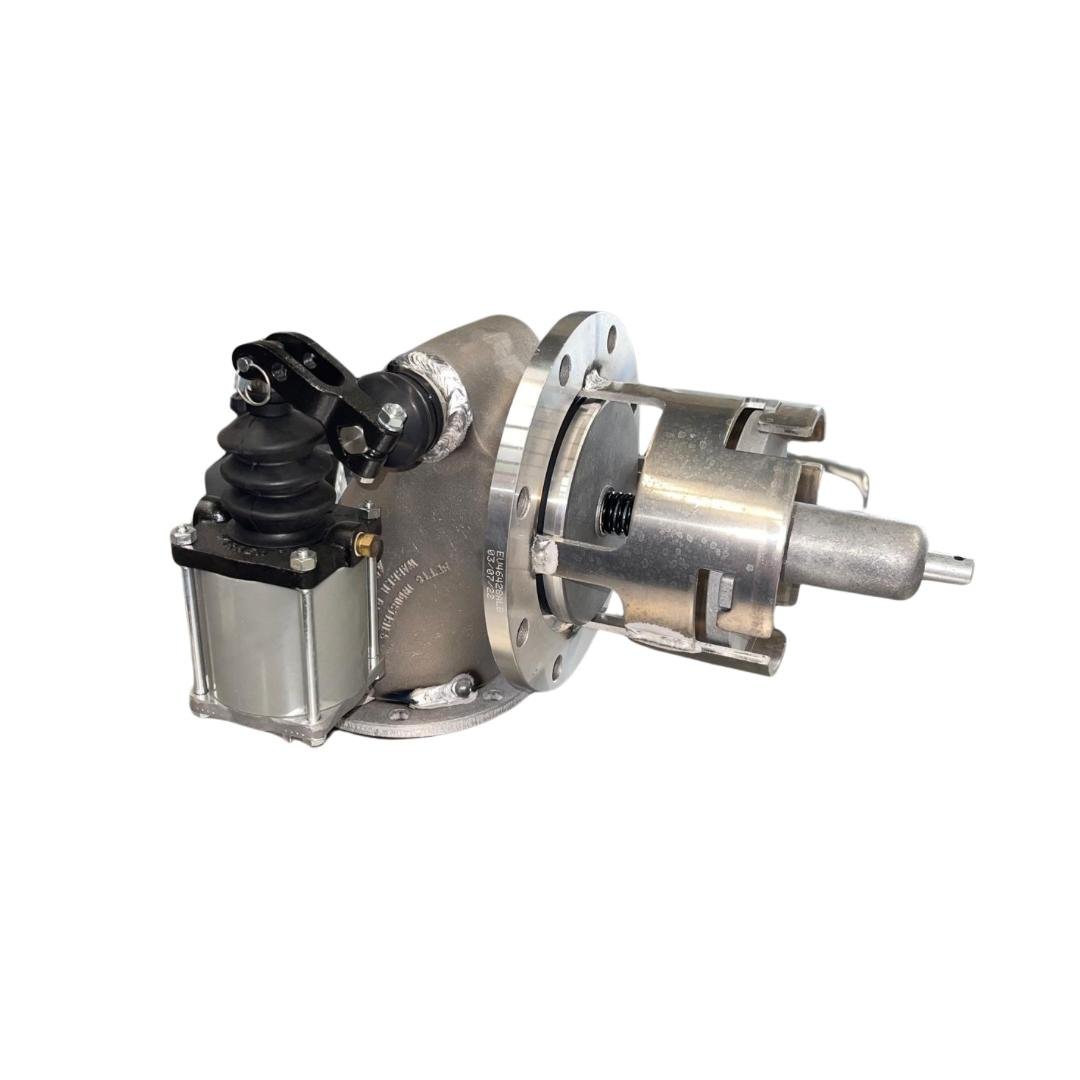

VALVULA DE EMERGENCIA CON PISTON EXTERNO EV46428ALB

Código PRAT: B283

La válvula de emergencia modelo EV46428ALB es una válvula de cierre de seguridad (emergency valve) diseñada para detener el flujo de producto de manera rápida y segura en situaciones de emergencia, como accidentes o condiciones fuera de control durante operaciones de carga/descarga de tanques, semirremolques o equipos de almacenamiento. Esta válvula se acciona mediante un pistón neumático externo, que evita la contaminación del aire por el producto transportado o almacenado.

Cotizar vía WhatsApp

Características principales

Su construcción en aluminio liviano y resistente a la corrosión, junto con un sello especializado en su asiento, permite un sellado positivo y confiable para detener el flujo bajo presión. Está diseñada para cumplir con normas y ensayos de resistencia mecánica requeridos en la industria del transporte de líquidos inflamables y volátiles, proporcionando un nivel adicional de seguridad operativa.

Este tipo de válvula se instala comúnmente en tuberías de transferencia de combustible, instalaciones de tanque, cisternas y equipos industriales donde se requiere un mecanismo de cierre de emergencia rápido y confiable.

Características Principales

Operación: Actuación mediante pistón neumático externo, diseñado para activarse automáticamente o mediante señal de control en caso de emergencia.
Material: Cuerpo en aluminio fundido, liviano y resistente a la corrosión.
Sello / Empaque: Asiento especialmente diseñado para proporcionar sellado positivo y evitar fugas bajo condiciones de servicio normal y de emergencia.
Configuración: Generalmente con salida a brida o preparación para conexión al sistema de transferencia.
Normativas de seguridad: Probada según estándares de resistencia como TTMA RP84 y cumple con requisitos de seguridad apropiados para aplicaciones de transporte y tanques.
Aplicación típica: Sistemas de carga/descarga de combustibles, petróleo, químicos o líquidos industriales donde se requiere función de cierre de emergencia.

Funcionamiento Básico

La válvula permanece en posición abierta bajo operación normal para permitir el flujo de producto. En caso de emergencia (pérdida de presión de aire, señal de corte o condición anómala), el pistón neumático externo actúa para cerrar rápidamente la válvula y bloquear el paso del fluido, evitando derrames o situaciones peligrosas.

En resumen, la válvula de emergencia con pistón externo EV46428ALB es una solución de seguridad industrial confiable y eficiente, ideal para aplicaciones donde la detención rápida del flujo en situaciones críticas es esencial para proteger personas, instalaciones y el medio ambiente.

Especificaciones técnicas generales

Modelo / Parte: EV46428ALB (Emergency Valve, external air cylinder, flat seat, 4″ flanged 90° elbow)
Tipo de dispositivo: Válvula de cierre de emergencia operada por aire (external air/air cylinder)
Normativas de seguridad: Cumple pruebas de sección de corte (shear section) conforme a TTMA RP84 y normas de diseño de cerraduras según 49 CFR 178.345-8 para equipos de transferencia de combustibles.

ESPECIFICACIONES TÉCNICAS

Parámetro	Especificación
Tamaño nominal	4″ (101,6 mm)
Material del cuerpo	Aluminio fundido liviano y anticorrosivo
Configuración	Codo 90° con salida brida (flanged outlet)
Operación	Neumática con pistón/actuador externo (air cylinder)
Conexión de aire	Puerto de entrada de aire 1/8″ NPT
Cilindro de aire	Aluminio con vástago pulido de acero inoxidable
Tipo de sello de producto	Seat plano especialmente diseñado para sellado positivo
Material de sellos	Buna urethane (nitrilo) o Viton (según especificación final)
Protección de aire	Cilindro externo para evitar contaminación del suministro de aire
Plug fusible	Instalado en el actuador para descargar aire si se excede temperatura de diseño
Prueba de resistencia mecánica	Sección de corte conforme a TTMA RP84 (seguridad al impacto)
Aplicación típica	Cierre de emergencia de flujo en líneas de carga/descarga de tanques y camiones cisterna
Instalación	Entre bridas o preparación de conexión estándar según equipo
Tipo de asiento	Flat seat (asiento plano) para sellado positivo
Posición de montaje	Codo a 90°, normalmente instalado en tubería de salida de lavado o descarga
Función de emergencia	Cierre rápido (air fail-safe / corte de aire)

(Los valores de presión de operación y temperatura dependientes de sellos específicos no están publicados en el listado básico; en aplicaciones petroleras se debe consultar ficha técnica del fabricante por tipo de sello).

CARACTERÍSTICAS FUNCIONALES DESTACADAS

Pistón neumático externo: minimiza riesgo de contaminación del aire al separar el circuito de producto del actuador.
Cuerpo de aluminio: combina resistencia estructural con bajo peso, adecuado para aplicaciones móviles (camiones/tráilers).
Sellos intercambiables: permite usar materiales de sello (nitrilo o Viton) según compatibilidad del producto.
Cumplimiento normativo: diseño sujeto a pruebas de corte y especificaciones de transporte seguro.
Cierre de emergencia rápido: diseñado para cortar el flujo durante eventos anómalos o fallas de sistema.

Nota de Aplicación

Estas válvulas son especialmente usadas en equipos de transferencia de combustible y productos peligrosos, como camiones cisterna o instalaciones de carga, donde una parada de flujo rápida y segura es crítica para la protección de personas, equipos y medio ambiente.
